RW-R988型

· 上架时间: 2020-05-09
· 产品名称: UWB高精度定位
· 产品型号: RW-R988

产品咨询:021-68168658

产品介绍

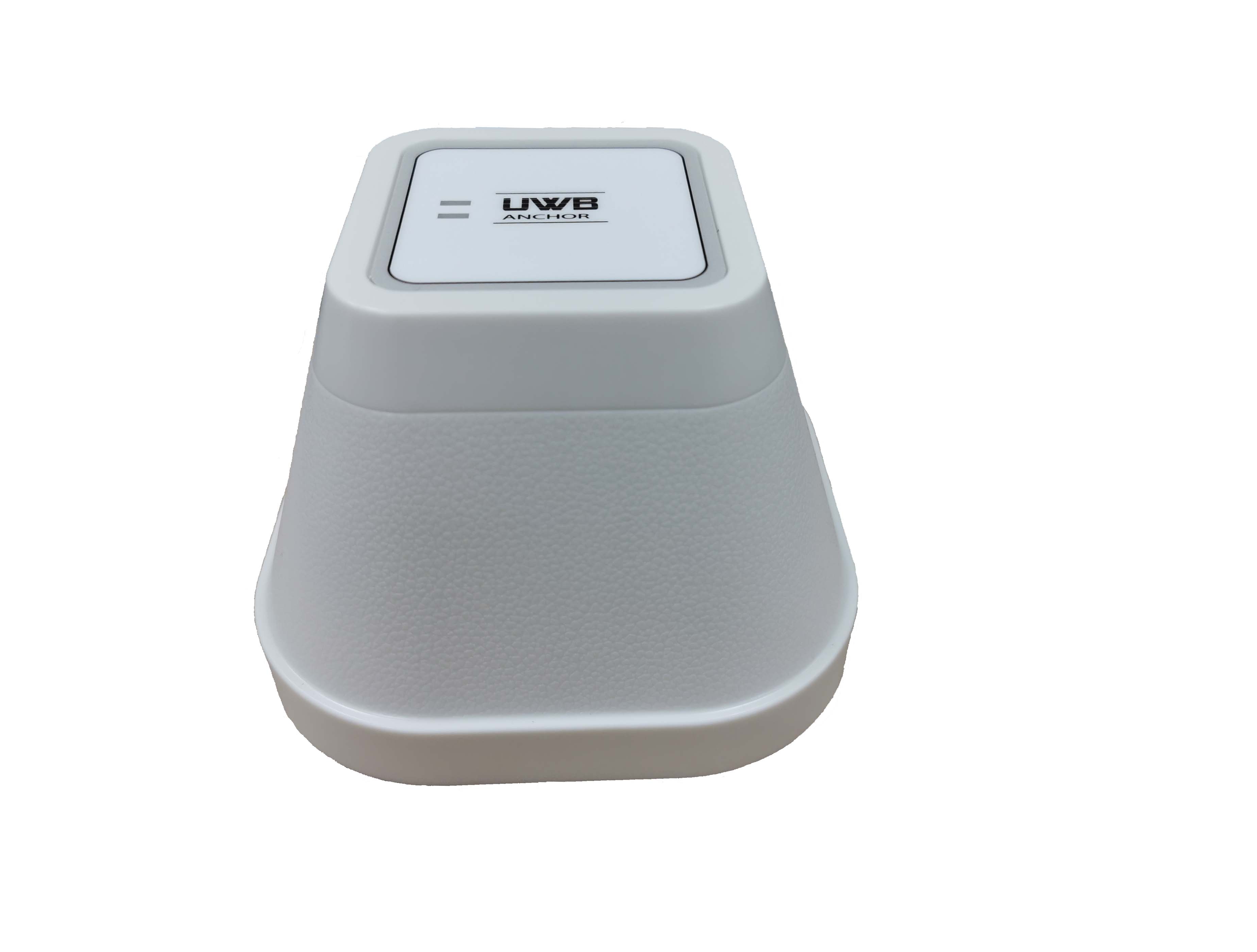

物联网的出现,将我们带入了全新的大数据、信息化的时代。随着物联网的蓬勃发展,人们对于位置服务的需求也在不断增长,这使得室内定位行业快速发展。其中UWB技术作为室内定位行业中精度最高的技术,自然得到了广泛的应用。UWB网络型基站RW-R988-2(以下简称R988-2)根据UWB定位技术原理研发而成,产品具有抗干扰性能强,传输速率高,发射功率非常小等特点,广泛应用于室内静止或者移动物体以及人的定位跟踪与导航,且能提供十分精确的定位精度。

详细说明

(一)定位原理

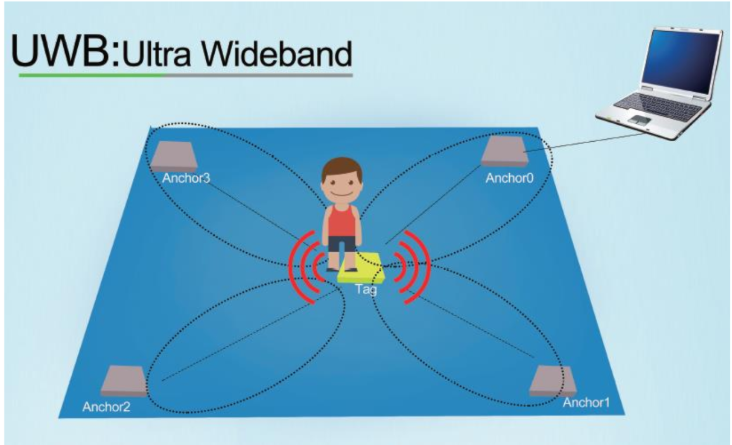

UWB超宽带技术是一种全新的,与传统通信技术有极大差异的通信新技术。它不需要使用传统通信体制中的载波,而是通过发送和接收具有纳秒或纳秒级以下的极窄脉冲来传输数据。从而具有MHz量级的带宽。UWB的室内定位功能和卫星原理很相似,就是通过室内布置4个已知坐标的定位基站,需要定位的人员携带定位设备标签,标签按照一定的频率发射脉冲,不断和4个已知位置的基站进行测距,然后通过一定的精确算法从而定出标签的位置。



(二)工作模式

RW-R988-2  UWB网络型基站配合公司电子标签使用 ,采用TOF测距定位,TDoA到达时间差测距定位,AoA到达角度测距定位, ToFTDoA进行融合定位



(三)基站组网构成

R988-2 UWB网络型基站,一台R988-2可实现0维定位,两台R988-2可实现1维定位,四台R988-2可实现2维定位。

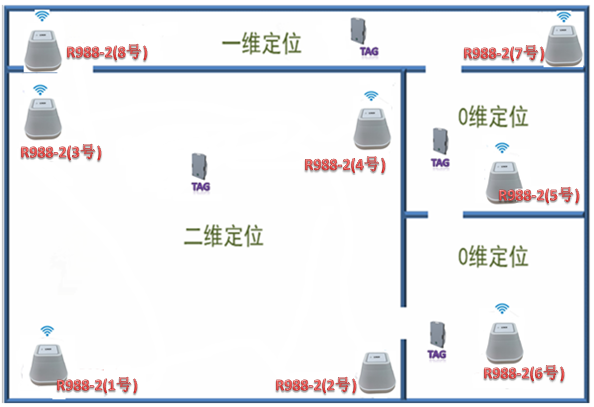

如下图,同一个项目中我们可以使用三种定位模式来达到定位效果,同时通过减少定位基站的使用数量来降低成本。

1)如图中小区域通过安装1台R988-2 (5号),可以实现存在性检测(在或者不在),适用于小型房间等区域。

2)图中走廊中两台R988-2(7号和8号),我们可以在走廊实现1维定位。

3)图中大区域通过四台R988-2(1号、2号、3号、4号)四个基站我们可以实现精确的2维定位;




※根据不同的场景选择不同数量的基站※


产品优势

(一)通讯安全

UWB网络型基站RW-R988-2通讯安全保密性表现在两方面:

一方面是采用跳时扩频,接收机只有已知发送端扩频码时才能解出发射数据;另一方面是系统的发射功率谱密度极低,用传统的接收机无法接收。

(二)接口标准

1、公司标配直流电源适配器

2、以太网(RJ-45)标准接口

(三)工程配置优势

工程配置简单便捷,布置规划简单,客户 CAD 地图通过规划软件进行布置

(四)定位精确

高精度定位,定位精度 可达10CM 级


产品参数

序号

技术指标

参数

备注

1

供电标准

1. DC15V-48V   1.66A,25W MAX

2. POE 48V



2

组网模式

网络型基站



3

定位模式

支持0维,1维,2维 定位



4

定位精度

10cm级定位精度



5

工作频段

3.1 GHz  6.5 GHz



6

指 示 灯

1.红灯常亮:通电正常;

2.蓝灯闪烁:读卡正常;

3.红灯闪烁:通讯正常;

4.无 灯 亮:设备异常或不工作。



7

功耗标准

15W



8

工作温度

-20℃+60℃



9

安全机制

过热,过载和短路保护



10

封装特性

耐酸碱工程塑料



11

防护等级

IP65



12



防雷防冲击,满足工业环境要求



13

颜   色

白色



14

尺    寸

高90mm*底宽124mm*顶宽70mm



15

重    量

340g



16

安装方式

吸顶安装或墙壁安装

(可选)
