UWB户外基站

· 上架时间: 2022-05-19
· 产品名称: UWB户外基站
· 产品型号: RW-R986型

产品咨询:400-000-3158

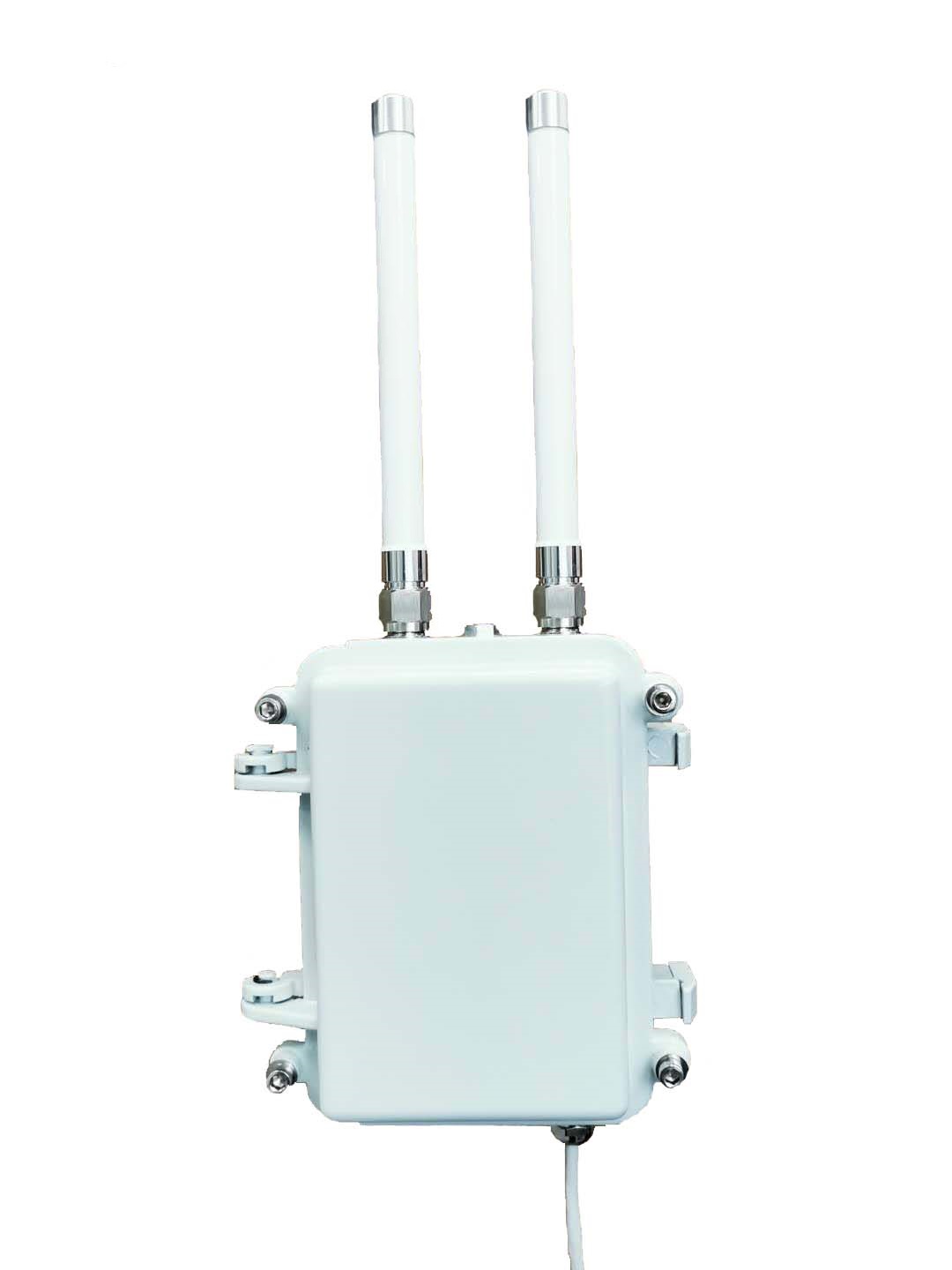

RW-R986采用UWB定位技术原理研发而成,采用金属防雷外壳,外置高增益天线,工业防水结构设计,具有抗干扰性能强,传输速率高,覆盖范围广,防水等级高等特点,广泛应用于室外场景。此外,R986UWB户外基站配有固定可调角度支架,安装方便,可根据定位需要调整R986基站的定位角度,来实现最佳的定位效果。


详细说明

(一)定位原理

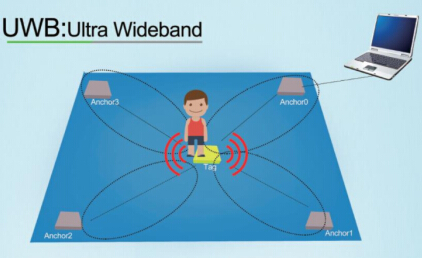

UWB超宽带技术是一种全新的,与传统通信技术有极大差异的通信新技术。它不需要使用传统通信体制中的载波,而是通过发送和接收具有纳秒或纳秒级以下的极窄脉冲来传输数据。从而具有MHz量级的带宽。UWB的室内外定位功能和卫星原理很相似,就是通过布置4个已知坐标的定位基站,需要定位的人员携带定位设备标签,标签按照一定的频率发射脉冲,不断和4个已知位置的基站进行测距,然后通过一定的精确算法从而定出标签的位置。



(二)工作模式

RW-R986户外基站配合公司UWB协议电子标签使用 ,采用TOF测距定位,TDoA到达时间差测距定位,AoA到达角度测距定位, ToFTDoA进行融合定位

(三)基站组网构成

Ø 一台R986户外基站可实现0维定位,最大定位范围可达50米;

Ø 两台R986户外基站可实现1维定位,相邻天的间隔最远50米;

Ø 四台R986基站可实现2维定位,最小单位的二维可以40米*40米范围。


产品优势

(一)通讯安全

UWB户外基站RW-R986通讯安全保密性表现在两方面:

一方面是采用跳时扩频,接收机只有已知发送端扩频码时才能解出发射数据;

另一方面是系统的发射功率谱密度极低,用传统的接收机无法接收。

(二)供电标准

标准POE网口供电

(三)工程配置优势

工程配置简单便捷,布置规划简单,客户CAD地图通过规划软件进行布置

(四)定位精确

高精度定位,定位精度 可达10CM 级



典型应用

Ø 看守所

Ø 司法监狱

Ø 仓储物流

Ø 智慧工厂



产品参数

序号

技术指标

参数

备注

1

%0ily:宋体;font-size:10.5000pt;">+60℃

存储温度:-40℃+85℃

工作湿度:095%无凝结



10

防护等级

IP67



11

材质颜色

ADC-12材质,特殊白塑



12

尺    寸

160*110*60mm



13

重    量

不 含 天 线:916g

含 天 线(两根):1090g



14

安装方式

支架安装
